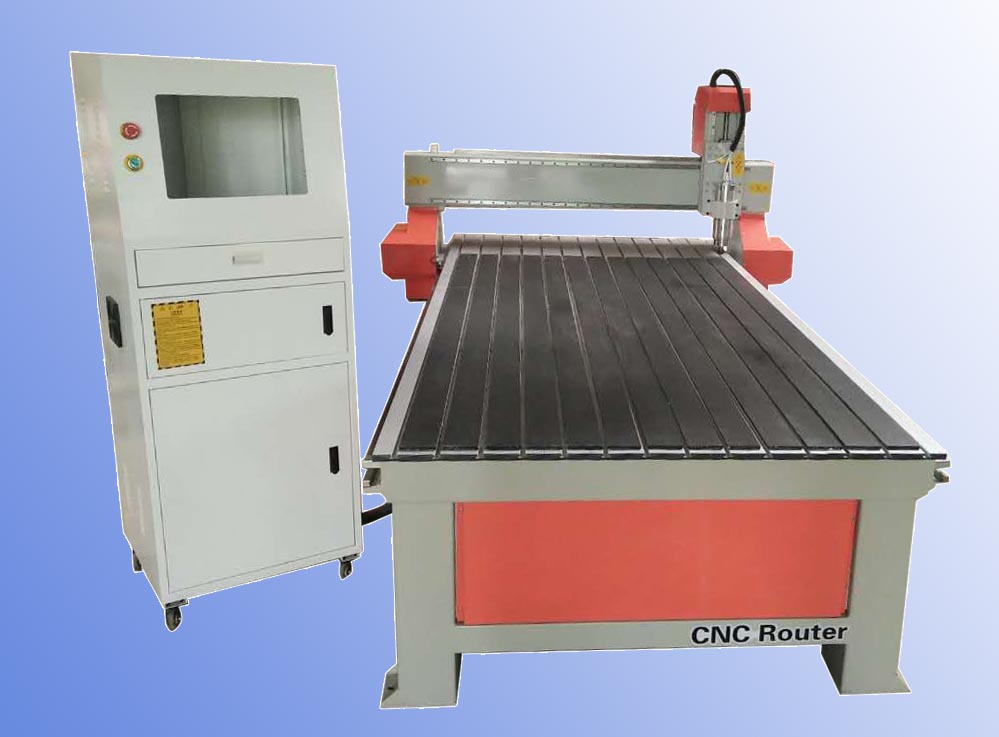

| 1224-系列-廣告雕刻機 |
產品說明:
性能特點:
1.配德國產雙螺母自動消隙滾珠絲杠。
2.采用直線導軌。直線導軌承重面是面接觸，對于高精度CNC數控設備直線導軌是有些廠家采用的普通光杠壽命的2200倍，長期使用精度高。
3.驅動器采用高速驅動器，速度比原機型提高了近2米。
4.X軸采用流行防塵結構，有效的****了機械方面的長期運行性能。
5.具有斷點斷刀續雕功能，支持多達9個點，可任意位置隨心所欲進行雕刻。
6.兼容性強：可兼容Type3/artcarm/castmate/proe/Corelerow/文泰等各種CAD/CAM軟件，可制作精美的浮雕，影雕、三維藝術品。
7.大功率變頻水冷主軸，可一刀切割20-30mm的有機玻璃，適用于廣告、模具、禮品、木工建筑模型等加工和制作。
性能參數:
|
型號 |
XY-1212 |
XY-1218 |
XY-1224 |
|
X、Y軸行程 |
1200×1200mm |
1200×1800mm |
1200 ×2400mm |
|
Z軸行程 |
>100mm |
>100mm |
>100mm |
|
平臺尺寸 |
1340×1420mm |
1340×2020mm |
1340×2680mm |
|
****運行速度 |
4m-5m/min |
5m-6m/min |
5m-7m/min |
|
****雕刻速度 |
2m-3m/min |
3m-3.5m/min |
3m-3.5m/min |
|
****進料高度 |
110mm |
110mm |
110mm |
|
分辨率 |
0.005mm |
0.005mm |
0.005mm |
|
重復定位精度 |
0.05mm |
0.05mm |
0.05mm |
|
雕刻指令 |
G代碼*.u00*.mmg*.plt |
G代碼*.u00*.mmg*.plt |
G代碼*.u00*.mmg*.plt |
|
軟件運行環境 |
windows98/2000/xp |
windows98/2000/xp |
windows98/2000/xp |
|
功率(不含主軸) |
400w |
450w |
550w |
|
工作電壓 |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
|
主軸功率 |
1.5kw/2.2kw |
1.5kw/2.2kw |
1.5kw/2.2kw |
|
主軸轉速 |
0-24000rpm/min |
0-24000rpm/min |
0-24000rpm/min |
|
工作方式 |
步進 |
步進 |
步進 |
LEISAI驅動器，運動控制無可挑剔。Z軸上下刀采用全閉合四列直線導軌，受力面積加寬，機頭高速運動抗抖動性能強，精度更高，不容易斷刀。
床體牢固:
床身采用加厚整體鑄鐵加工而成，堅固****，不變形.橫梁無焊接，無鏍絲拼接。
高精度滾珠絲杠:
機器X軸，Y軸，全部采用2510型mm德國進口滾珠絲杠，雙螺母精度更高，自動消出間隙. 雕刻1-2毫米漢字，高速陽刻銑底，****展現！
采用方形直線導軌，配套滑塊。
大功率主軸電機:
主軸電機采用高速水冷無刷變頻電機1500-5500W（可選），可不限時間連續工作，既可大力切割，又可精雕細刻。
自動對刀:
在線動態調整 PCI跟蹤控制自動對刀功能，操作簡便. 多個坐標記憶，更適批量加工�？稍趯�(shí)際加工前，360度真實展現未加工前效果和加工時間。
斷電記憶:
加工時如果突然斷電或發生故障，具有記憶功能，可在原位置或任意位置繼續雕刻及隔天續雕，節省材料.時間。
適用范圍:
適用于工藝品制作，建筑模型，廣告雕刻，標牌制作，木業加工等.
·配德國高精度滾珠絲杠、直線導軌等高品質配件。
·大功率、高性能的驅動器及電機。
·流行的X軸抗抖動結構。
·軟件兼容性強：如****的Type3/artcarm/castmate/proe/Corelerow/文泰、精雕等各種CAD/CAM軟件。
| ★ 可選配件 |
| ·可選配工業吸塵裝置 |
·可選配真空吸附臺面 |
| ·可根據客戶需求，選配不同大小功率主軸電機 |
·可根據客戶需求，機身結構類型和定做尺寸，選擇機身顏色 |
| ·可選配伺服系統 |
·可選配DSP控制系統 |
| ·可選配自動注油系統 |
·可選裝雕刻石材和金屬專用不銹鋼水槽及外循環供水系統 | | | | | |
